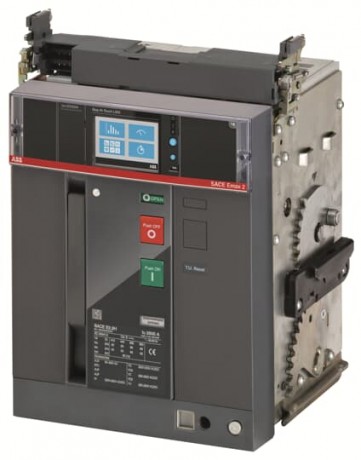

Автоматический выключатель трехполюсный E2.2N 1600 Ekip Touch LSI 3p WMP выкатной ABB
В избранное К сравнению
Описание
Автоматический выключатель трехполюсный E2.2N 1600 Ekip Touch LSI 3p WMP выкатной ABB. Движущаяся часть для C.BREAKER SACE EMAX2 E2.2N 1600 трехполюсный с твердотельным распределителем переменного тока EKIP/TOUCH-LSI R 1600, оснащенный: 4 вспомогательными контактами и c.Breaker в положениях открыт-закрыт.
Характеристики
| Производитель | ABB |
| Серия | Emax |
| Напряжение, В | 690 |
| Потери мощности, В | 288 |
| Тип товара | Автоматический выключатель |
| Тип элемента управления | Кнопка нажимная |
| Количество полюсов | 3 |
| Вес, кг. | 48 |
| Размер, мм. | 317 х 425 х 383 |
| Тип подключения | Болтовое соединение |
| Коммутационная износостойкость |
|
| Механическая износостойкость | 25000 цикл/ 60 циклов в час |
| Основной тип изделия | SACE Emax 2 |
| Тип изделия | Air Circuit Breaker |
| Тип исполнения | EL |
| Подтип | E2.2 |
| Версия | W |
| Номинальное рабочее напряжение | 690 В переменного тока |
| Номинальная отключающая способность, кA | 1600 |
| Номин. отключающая способность Icu при 400 В, 50 Гц | 66 кА |
| Номинальная рабочая отключающая способность при коротком замыкании, в % от Icu (Ics) | 100 % |
| Номинальное выдерживаемое импульсное напряжение (Uimp) | соотв. по IEC 60947-2 12 кВ |
| Номинальное напряжение изоляции (Ui) | 1000 В переменного тока |
| Номинальная рабочая отключающая способность при коротком замыкании (Ics) |
|
| Номинальная предельная отключающая способность при коротком замыкании (Icu) |
|
| Номинальный кратковременно выдерживаемый ток (Icw) |
|
| Уровень защиты от короткого замыкания | N |
| С расцепителем минимального напряжения | Нет |
| Возможность установки индикатора отключения | Есть |
| Встроенная защита от замыканий на землю | Нет |
| Конструкция прибора | Выдвижное/ выкатное устройство |
| Моторный привод опционально | Есть |
| EAN | 8015644761950 |
| Вид подключения главной электрич. цепи | Подключение спереди |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 2400...24000 А |
| Диапазон краткосрочной задержки расцепителя короткого замыкания | 960...16000 А |
| Степень защиты | IP20 |
| Документация |
